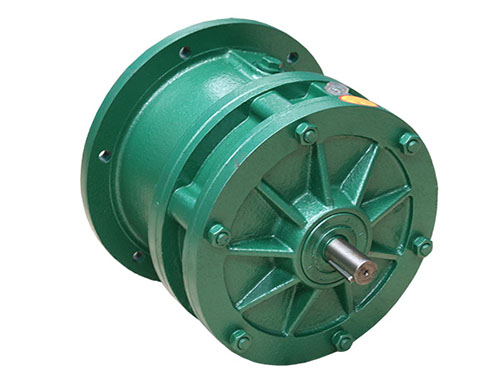

擺線減速機輸入軸（通常與電機、液壓馬達等驅動源連接）與輸出軸（與負載如傳動軸、工作機連接）的同軸度，直接影響傳動穩定性、噪音、軸承壽命及整機可靠性。核心調整邏輯是：以減速機本體為基準，分別校準輸入軸與驅動源的同軸度、輸出軸與負載的同軸度，而非調整減速機內部部件（內部擺線輪、針齒等核心件的同軸度由出廠精度保證，現場無法調整）。以下是具體調整步驟、工具及注意事項：
一、調整前的準備工作
1. 明確調整目標：同軸度偏差標準
不同應用場景的同軸度要求不同，需先確定允許偏差（參考設備手冊或行業標準），常見標準如下：
若通過彈性聯軸器（如梅花聯軸器、星形聯軸器）連接：徑向偏差≤0.1mm，端面偏差≤0.05mm/m；
若通過剛性聯軸器（如凸緣聯軸器）連接：徑向偏差≤0.03mm，端面偏差≤0.02mm/m（剛性連接對同軸度要求極高，偏差過大會直接導致軸承燒毀）。
2. 準備工具
根據精度需求選擇測量工具，常用組合如下：
工具類型用途適用場景
直尺 + 塞尺粗調階段，檢查徑向 / 端面間隙低精度要求（如農用機械）
百分表 + 表座精調階段，精確測量偏差值中高精度要求（如工業設備）
激光對中儀高精度測量，自動計算偏差值大型減速機或高轉速場景
調整墊片（銅 / 鋼）、水平儀、扭矩扳手調整支撐高度、固定螺栓所有場景
3. 安全與基準固定
停機斷電，確保驅動源（電機）和負載（如輸送帶、攪拌軸）完全靜止；
先固定減速機本體：將減速機安裝在剛性底座上，用水平儀校準減速機水平度（縱向、橫向水平偏差≤0.1mm/m），擰緊地腳螺栓（對角均勻擰緊，避免機殼變形）——減速機本體是同軸度調整的基準，必須先固定牢固。
二、第一步：調整輸入軸與驅動源（如電機）的同軸度
輸入軸的同軸度偏差主要源于電機與減速機輸入法蘭的安裝錯位，調整核心是 “以減速機輸入軸為基準，移動電機位置”，分粗調和精調兩步：
1. 粗調：快速縮小偏差（用直尺 + 塞尺）
將直尺貼緊減速機輸入軸的外圓（徑向）和輸入法蘭的端面（軸向）；
觀察直尺與電機軸外圓、電機法蘭端面的間隙，用塞尺測量間隙值；
調整電機地腳的調整墊片（增減墊片厚度），或移動電機位置，使徑向間隙和端面間隙均勻（間隙差≤0.5mm），初步對齊兩軸。
2. 精調：精確校準（用百分表 + 表座，推薦 “雙表法”）
“雙表法” 可同時測量徑向偏差（兩軸中心的偏移）和端面偏差（兩法蘭的平行度），是工業中最常用的高精度方法，步驟如下：
安裝百分表：
徑向表：將表座固定在減速機輸入法蘭上，百分表測頭垂直頂在電機法蘭的外圓上（確保測頭與外圓切線垂直）；
端面表：將另一表座同樣固定在減速機輸入法蘭上，百分表測頭垂直頂在電機法蘭的端面上（靠近螺栓孔位置，避免邊緣）。
轉動軸系，記錄偏差：
手動步轉動電機軸和減速機輸入軸（需拆除電機接線，避免帶電），每轉動 90° 記錄一次徑向表和端面表的讀數，共記錄 4 個位置（0°、90°、180°、270°）；
計算偏差值：
徑向總偏差 = 徑向表Z大讀數 - 徑向表Z小讀數；
端面總偏差 = 端面表Z大讀數 - 端面表Z小讀數。
分步調整電機：
先調徑向偏差：若徑向偏差超差，根據百分表讀數判斷電機偏移方向（如 0° 時徑向表讀數最大，說明電機軸在 0° 方向偏離減速機軸），通過增減電機對應側地腳的墊片（如電機左側偏低，在左側地腳加墊片），直至徑向總偏差≤允許值；
再調端面偏差：若端面偏差超差，說明兩法蘭不平行（如 0° 時端面表讀數最大，說明電機法蘭在 0° 方向突出），通過增減電機地腳的 “高度差”（如電機前端地腳加墊片，后端減墊片），使法蘭端面平行，直至端面總偏差≤允許值；
調整后需再次轉動軸系復核，確保 4 個位置的偏差均符合標準，避免 “單點合格、整體超差”。
3. 固定電機，復核精度
同軸度達標后，按對角順序均勻擰緊電機地腳螺栓（扭矩需符合設備手冊，避免螺栓過緊導致電機底座變形）；
螺栓擰緊后，再次用百分表測量徑向和端面偏差，確認無因擰緊螺栓導致的偏差回彈（若有回彈，需微調墊片厚度）。
三、第二步：調整輸出軸與負載（如傳動軸、工作機）的同軸度
輸出軸的同軸度調整邏輯與輸入軸一致，但需注意負載端的剛性支撐（如負載是長傳動軸，需增加中間支架避免軸下垂導致偏差），步驟如下：
1. 確定負載基準，固定中間支撐（若有）
若負載是短軸（如直接連接聯軸器）：以減速機輸出軸為基準，調整負載軸的位置；
若負載是長傳動軸（如輸送設備的傳動軸）：先安裝傳動軸的中間支架，用水平儀校準傳動軸的水平度（與減速機輸出軸水平度一致），避免傳動軸自重導致的 “下垂偏差”。
2. 粗調與精調（同輸入軸 “雙表法”）
粗調：用直尺 + 塞尺檢查減速機輸出法蘭與負載法蘭的徑向、端面間隙，初步對齊；
精調：將百分表座固定在減速機輸出法蘭上，測頭分別頂在負載法蘭的外圓（徑向）和端面（軸向），按 “轉動軸系→記錄偏差→調整負載位置→復核” 的流程，使輸出軸與負載軸的徑向、端面偏差均符合允許值；
注意：若負載無法移動（如工作機位置固定），可通過調整減速機的 “微調量”（在減速機地腳加薄墊片，前提是減速機水平度仍符合要求）輔助對齊，但需優先保證減速機本體水平，避免因微調導致減速機內部部件受力不均。
3. 固定負載，動態測試
擰緊負載法蘭的連接螺栓（或傳動軸的軸承座螺栓），再次復核同軸度；
手動轉動負載軸，感受轉動阻力是否均勻（無卡滯、無明顯松緊變化），若有阻力異常，需檢查是否存在同軸度偏差或部件卡阻。
四、關鍵注意事項（避免調整失效）
禁止調整減速機內部部件：擺線減速機的輸入軸、輸出軸與內部擺線輪、針齒的同軸度由出廠加工精度保證（如軸承游隙、機殼軸承孔同軸度），現場調整無法改變內部同軸度，若內部同軸度超差（如軸承磨損導致軸竄動），需更換軸承或維修減速機，而非外部調整；
避免 “過度調整”：調整時需小幅度增減墊片（墊片厚度建議為 0.05mm、0.1mm、0.2mm 等規格，便于精細調整），禁止一次性增減過厚墊片（如直接加 1mm 墊片），否則易導致偏差反向超差；
重視動態運行復核：靜態同軸度達標后，需開機空載運行 10-30 分鐘，觀察減速機運行噪音（無異常 “嗡嗡聲”“摩擦聲”）、軸承溫升（≤60℃，環境溫度以上），若噪音或溫升異常，可能是動態同軸度偏差（如負載運轉時的離心力導致軸偏移），需停機復核靜態同軸度；
定期檢查，預防偏差累積：長期運行后，地腳螺栓可能松動、墊片可能老化，需定期（如每 3 個月）用百分表復核輸入軸、輸出軸的同軸度，及時微調，避免偏差累積導致軸承磨損、聯軸器損壞。
五、常見問題與解決方案
常見問題原因分析解決方案
調整后同軸度仍超差1. 減速機本體未固定牢固，調整時移位；2. 負載軸下垂（無中間支撐）1. 重新固定減速機地腳螺栓，確保本體無松動；2. 增加負載軸的中間支架。
擰緊螺栓后偏差回彈
1. 電機 / 負載底座變形；
2. 墊片材質過軟（如紙質墊片）
1. 更換剛性更強的底座；
2. 改用銅質或鋼質墊片（硬度≥HB150）。
動態運行時噪音大
1. 動態同軸度偏差（靜態合格，動態超差）；
2. 聯軸器安裝過緊
1. 檢查負載是否存在不平衡（如傳動軸偏心）；
2. 松開聯軸器螺栓，重新調整同軸度
總結
擺線減速機輸入軸與輸出軸的同軸度調整，核心是 “先固定基準（減速機本體），再分步校準（先輸入、后輸出），用雙表法精確測量，避免單點調整”。調整過程中需重視 “靜態校準” 與 “動態復核” 的結合，同時避免因螺栓擰緊、負載下垂導致的偏差失效。若調整后仍存在精度問題，需排查減速機內部部件（如軸承磨損、機殼變形），而非單純依賴外部安裝調整。
